Návrh vysokoškolského objektu Sting - Brno Jundrov
Stavební program:
učební prostory, celkem 10 třid pro 50 studentů, ktere lze dodatečně rozdělit na poloviny
aula pro 200 osob
kabinety pro 10 pedagogů
hygienické zařízení a kuchyňka
propojeni se stávající budovou
parkování alespoň pro 24 osobních automobilů
Bilance:
Na pozemku se nachází 24 parkovacích stání (22 v 1.PP a dvě invalidní v 1.NP)
Dále je zde umístěno 10 třid pro 50 studentů. Jednotlivé třidy mají vždy 100m2.
Všechny třidy je možno v budoucnu libovolně dělit dle potřeby.
Přednášková aula pro 200 osob umožňuje rovněž zcela samostatný provoz bez závislosti na zbytku objektu. Také proto zde byla navržena nova vrátnice a nezbytné zázemí.
V novém objektu bylo navrženo 5 kabinetů pro celkem 10 pedagogů. To vše doplněno o nezbytné zázemí (hygienické zařízení, kuchyňka), dále navíc také malý bufet a skladové prostory.
Kabinety jsou situovaný v klidné části nad přednáškovou aulou, jsou doplněny malým atriem pro studenty čekající na konzultace apod.

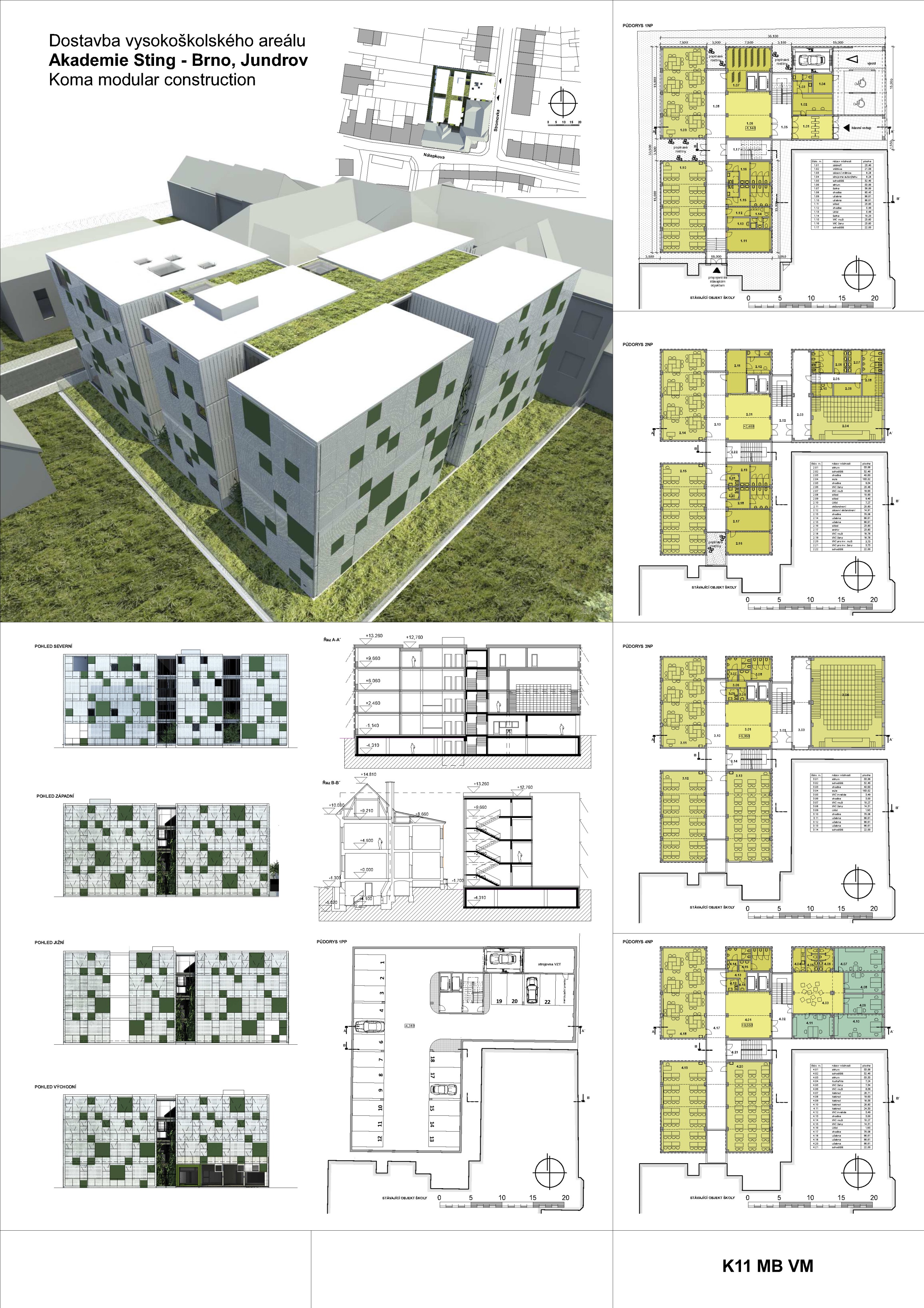

Budova je napojena na stávající objekt krčkem v 1.NP (viz výkresová část).
Na stavbu budou použity tyto modulové kontejnery:
Podlaží (d. x š. x v.) množství
1.NP 7,5 x 3,6 x 3,6 m ...16x (event. žb)
2.NP 7,5 x 3,6 x 3,6 m ...16x
7,4 x 3,2 x 3,6 m ... 2x
3.NP 7,5 x 3,6 x 3,6 m ...16x
7,4 x 3,6 x 3,6 m ... 2x
4.NP 7,5 x 3,6 x 3,6 m ...16x
6,5 x 3,6 x 3,6 m ... 4x
8,5 x 3,6 x 3,6 m ... 4x
Zastavěna plocha čini 825 m2
Koncept - hmotové řešení:

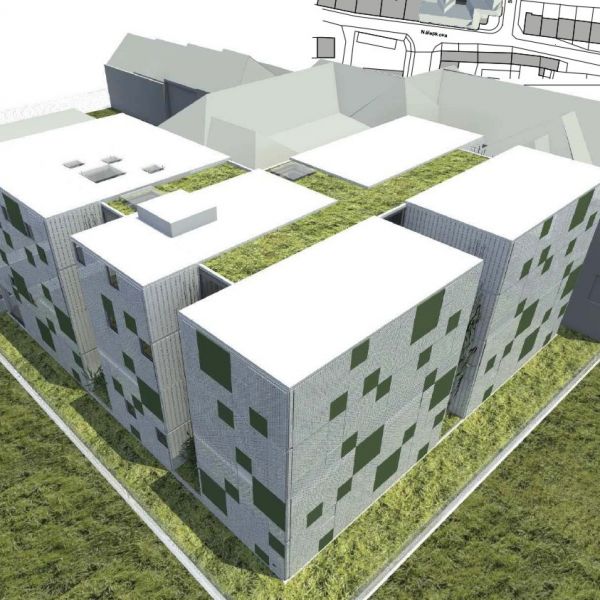

Vychází z elementárních prvků, které představuji tři krychle o hraně 15m, dvě z nich jsou rozbity na poloviny středovou komunikaci. Hmoty krychli jsou propojeny krčky, které svou polohou vytváří průhledy přes cely pozemek a svým směrováním cti průhledy vytyčené starou budovou. V krčcích mezi krychlemi jsou umístěny vertikální komunikace. Tím vzniká čistá a přehledná kompozice.
Okolní objekty jsou ve zřejmém rozporu a protikladnosti. Jižním směrem se nachází velký blok stávající školské budovy, severním směrem se nachází malé rodinné domky a východním směrem (přes silnici) se nachází kvádrová budova tělocvičny.
Objekt je obsloužen z ulice Stromovka. Nachází se zde samostatný vstup do nově navržené části areálu, vjezd do autovýtahu pro podzemní parking a dvě pohotovostní stání pro invalidy. Celá nova část objektu je řešena bezbariérově, v objektu jsou navrženy dva evakuační výtahy umožňující volný pohyb invalidů po budově. Napojeni na stávající budovu nebylo s ohledem na velký počet schodišť na různých místech staré budovy řešeno bezbariérově.
Fasády jsou rozčleněny čtverci dvou různých velikostí, které koresponduji s hlavními myšlenkami návrhu. Tímto se povznáší nad klasické členěni dle kontejnerů a rozehrávají hmotu objektu. Prosklené plochy jsou, stejně jako zbytek fasády, překryty perforovanými ocel. plechy, které sjednocuji charakter cele budovy a zároveň svoji texturou zjemňuji měřítko. V místech potřeby lze fasády zcela otevřít pomoci vyklápěcích venkovních okenic. Provedeni fasád ve výsledku značně odhmotňuje cely objekt a reaguje tak na drobné měřítko navazující zástavby. Na spojovacích krčcích se uplatňuje motiv prorůstání zeleně do objektu.
V celém návrhu byl kladen důraz na zajištění přirozeného osvětlení ve všech potřebných prostorách. Ze schématu dle odlišení jednotlivých funkci barvami je zřejmé, jak bylo dosaženo žádaného výsledku.
Konstrukce:
Na stavbu podzemního podlaží, části prvního nadzemního podlaží, výtahových šachet a schodišťových zdí bude použito žb konstrukce.
V případě, že nebude možno použit kontejnery se stohovatelnosti 4, bude cele prvni nadzemní podlaží rovněž ze železobetonu.
Nosná konstrukce chodeb ve spojovacích krčcích bude tvořena ocelovými I profily.
Konstrukce přednáškové auly bude ocelová.
Schodiště jsou navržena ocelová, z důvodu dosaženi maximální transparentnosti
komunikačních krčků.
Zaklad obvodové konstrukce tvoři systémově stěny modulárních panelů (tj. nosný kovový rám, tepelná izolace 200mm, int. a ext. fasádní desky), z exteriéru jsou na tyto panely namontovány desky z perforovaného plechu. Tyto desky se objevuji v podobě výklopných okenic také v místě okenních otvorů.
